简摆和复摆颚式破碎机介绍
在颚式破碎机的发展史中根据动颚运动轨迹的差异存两种不同形式的颚式破碎机:简摆和复摆颚式破碎机。现在中生产的颚式破碎机以复摆型为主流,这是由于复摆颚式破碎机作为后来者有更优的性能。在分析其性能对比之前,先对简摆和复摆颚式破碎机介绍!
一、简摆和复摆颚式破碎机介绍

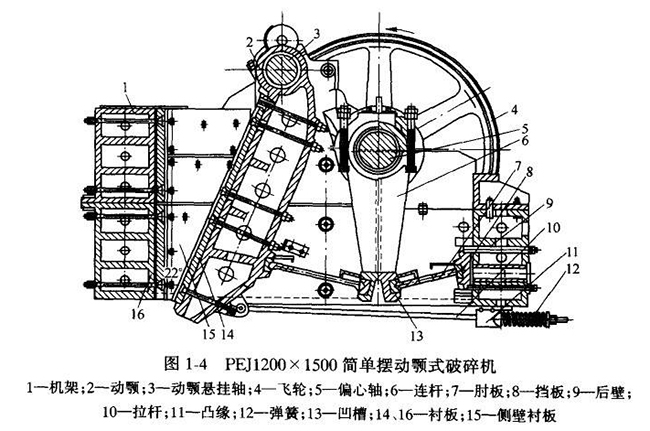

简摆颚式破碎机
简摆颚式破碎机的可动颚板悬挂在固定轴上。当传动机构带动偏心轴转动时,与偏心轴连接的连杆随着作上下运动。连杆向上运动时,带动两块肘板逐渐伸平,前肘板迫使可动颚板向固定颚板靠近,两块颚板之间的物料便被破碎。连杆向下运动时,两块肘板之间的夹角变小,可动颚板后退,此时排矿口增大,破碎产物在重力作用下而排出。

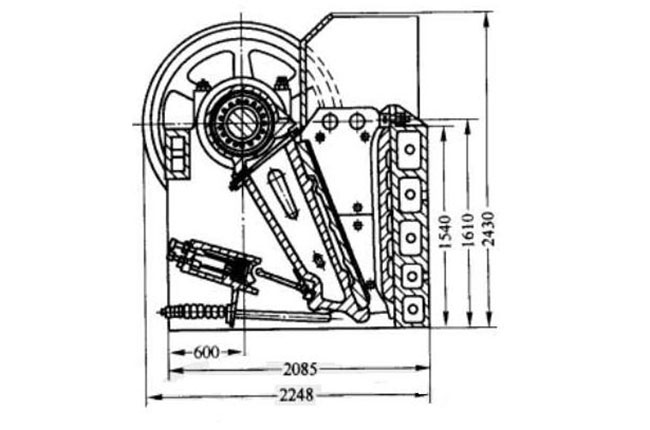

复摆颚式破碎机
复摆颚式破碎机与简单摆动式颚式破碎机在构造上不同,前者的可动颚板悬挂在偏心轴上,因此连杆随之取消,肘板只剩一块。复摆颚式破碎机动鄂上端直接悬挂在偏心轴上,作为曲柄连杆机构的连杆,由偏心轴的偏心直接驱动,动鄂的下端铰连着推力板支撑到机架的后壁上。当偏心轴旋转时,动鄂上各点的运动轨迹是由悬挂点的圆周线(半径等于偏心距),逐渐向下变成椭圆形,越向下部,椭圆形越偏,直到下部与推力板连接点轨迹为圆弧线。由于这种机械中动鄂上各点的运动轨迹比较复杂,故称为复杂摆动式鄂式破碎机。
二、简摆和复摆颚式破碎机优缺点比较
1、简摆式颚式破碎机衬板磨损少:简摆式颚式破碎机动颚垂直行程较小,使衬板磨损轻;在工作中,连杆施以较小的力能使肘板产生很大的推力。
2、简摆式颚式破碎机结构复杂:但是简摆式颚式破碎机结构复杂,比同规格的破碎机重20%-30%;若满足大块物料要求,则排料口水平行程又偏大,不能产品粒度。
3、复摆颚式破碎机生产率高:此外,简摆式颚式破碎机动颚在压碎物料过程中,有阻碍排料作用。因此,在相同条件下,复摆颚式破碎机生产率高于其30%左右。
以上就是简摆和复摆颚式破碎机介绍,其工作原理、构造是有区别的,但两种设备都各有优缺点,大家可以根据自己项目的实际情况,选择合适的破碎机设备!
