圆振动筛

圆振动筛

【进料粒度】:≤150mm     【生产能力】:70-500吨/小时
适用物料

可以用于采矿、砂石、化工、冶金、矿山、建材、磨料、化肥、煤炭行业中的颗粒状、粉状物料的筛分。

应用领域

广泛用于矿山、建材、交通、能源、化工等行业的物料筛分选级。

24小时销售热线:

400-700-2111

矿山圆振动筛又叫圆振筛、圆震动筛,是一种做圆形振动、多层数、高效新型振动筛,所以被人们称之为圆振动筛。圆振筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多,具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点,该矿山振动筛广泛应用于采石场、建材、交通、能源、化工等行业的产品分级。

圆振动筛展示图1

圆振动筛展示图2

圆振动筛展示图3

圆振动筛展示图4

圆振动筛主要通过电机带动偏心轮来产生震动筛分物料,偏心轴为圆振动筛质量的组件。对于矿用振动筛易损物料筛网,通常采用高质量的锰钢材料,三个月更换一次筛网,也可用聚氨酯筛网,半年更换一次筛网。

圆振动筛图

圆振动筛图2

河南中誉鼎力是矿山设备的生产厂家,我们生产的YK系列振动筛做圆形运动,是一种多层数、高效新型振动筛,采石场筛分物料设计,也可供选煤、选矿、建材、电力及化工等部门作产品分级使用。该系列圆振动筛有上振式齐头、平头;中振式齐头、平头四个大类多种规格;其中激振器有振动盒式和偏心块式;与电机联接方式有万向节联轴器及轮胎联轴器。

性能优势

1、筛分、生产效率高:圆震动筛设备由于筛箱振动强烈,减少了物料堵塞筛孔的现象,使筛子具有较高的筛分效率和生产率。

2、构造简单、节能:圆震动筛由于构造简单,拆换筛面方便;筛分每吨物料所消耗的电能也少。

圆震动筛

3、相比传统设备我们的圆振筛更,环槽铆钉联接、结构,坚固耐用,采用轮胎联轴器,柔性连接,运转平稳。

4、采用筛子横梁与筛箱采用高强度螺栓,结构简单,维修方便快捷。结构、采用块偏心作为激振力,激振力强、电耗低、噪音小。

5、采用小振幅,高频率,大倾角结构,使该机筛分效率高、处理量大。振动器采用大游隙轴承,稀油润滑、噪声低、寿命长。

圆震动筛

6、中誉鼎力厂家生产的圆振动筛,采用弹簧钢编织筛网或冲孔筛板,使用寿命长,不易堵孔。

7、本系列振动筛为圆振动筛,振幅强弱可调节,物料筛淌线长,多层筛分,各档规格筛选清晰,筛分效率高,适合采矿、砂石行业。

工作原理

圆振动筛结构组成:主要有筛箱、筛网、振动器、减振弹簧装置、底架、悬挂(或支承)装置及电动机等组成。

圆振动筛结构图

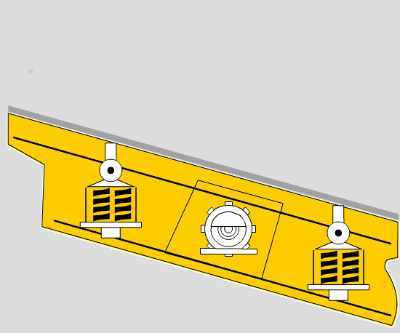

圆振动筛(圆震动筛)的振动器安装在筛箱侧板上,并由电动机通过三角皮带带动使激振器偏心块产生高速旋转,产生很大的离心惯性力,激发筛箱产生振幅的圆运动,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现分级。

圆振动筛工作原理

技术参数

型号 筛面层数 激振器 倾角(度)
(度)
理论重量
(kg)
参振质量
(kg)
电机功率
(kw)
处理能力
(t/h)
YKZ2460 1 JF150-6 20 5037 4264 22 200-300
2YKZ2060 2 JF150-6 20 7145 6012 30 150~260
2YKZ2460 2 JF150-6 20 7305 6223 30 200-300
2YKZ2670 2 JF150-6 20 9300 8007 37 300~450
2YKZ3070 2 JF150-6 20 9578 8245 37 400-400
3YKZ2060 3 JF150-6 20 7833 6888 30 250
3YKZ2460 3 JF150-6 20 8054 7855 30 250
3YKZ2270 3 JF200-6 26 10660 9000 45 200-260
3YKZ2670 3 JF200-6 20 11411 10013 45 280-400
3YKZ3070 3 JF200-6 20 12345 10989 45 400-500
4YKZ2060 4 JF200-6 20 10304 9042 45 150-260
4YKZ2270 4 JF200-6 26 12664 10921 45 200-260
4YKZ2460 4 JF200-6 20 10600 9338 45 200-300
4YKZ2670 4 SJ-2*135-6 20 14850 13381 75 280-400
4YKZ3070 4 SJ-2*135-6 20 14903 13926 75 400-500
