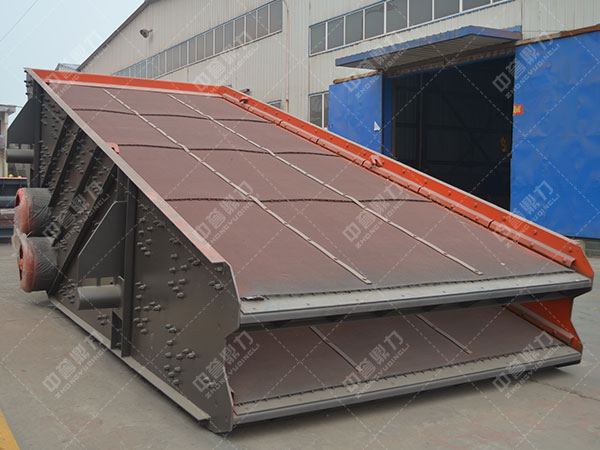

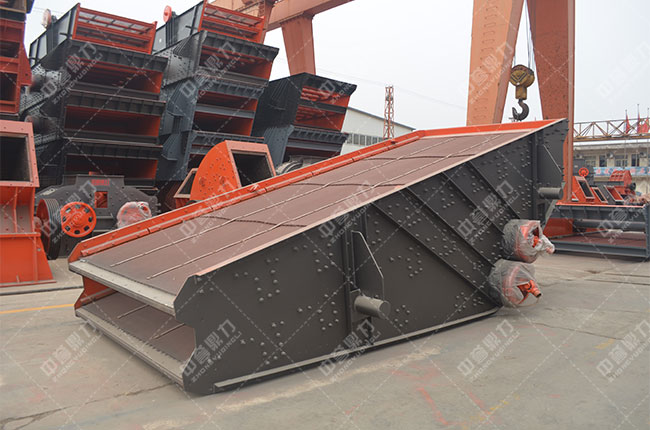

直线振动筛简介

直线振动筛(直线筛)是一种常用的封闭式振动筛分设备,该系列直线振动筛是利用振动电机激振的原理,使物料在筛面上作跳跃式直线运动,物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。

振动电机作为直线振动筛的振动源，应具有设计合理.结构简单、紧凑、激振效率高、节能、安装调试方便等优点。直线振动筛振动电机的选取，具体应选择贵工作频率、大激振力、功率等。振动电机的转速要接近于工作频率;大的激振力须在所选的电机合成激振力的范围内;然后根据选择工作频率和大激振力选择振动电机的功率。

直线振动筛工作原理

直线振动筛是利用振动电机激振为激振源，使玻璃粉在筛网上被抛起，同时向前做直线运动。石料从给料机均匀地进入直线筛的料仓，通过不同筛网产生数种规格的筛上物、筛下物、然后石料从各自的出口自动排出。

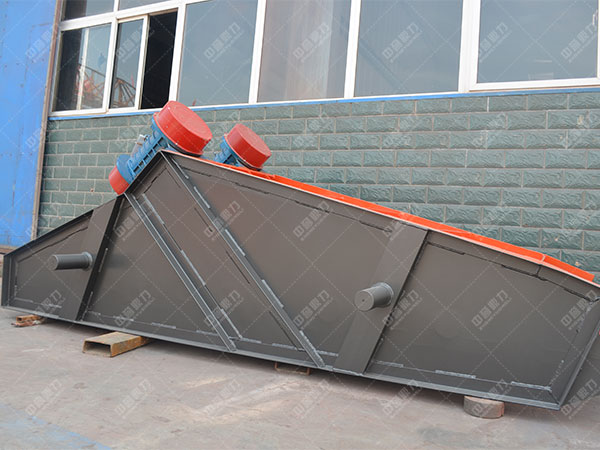

直线振动筛：振动体(振动箱体和物料)的振动轨迹在水平面及垂直面上的投影都是直线者，大型直线振动筛，其振动形式称为直线型振动。此类型的振动筛即被称为直线振动筛或直线筛。将两台相同型号的振动电机安装在振动设备机体上，使两个振动电机转轴处于互相平行的位置，运行时两台振动电机转向相反，直线振动筛，则两台振动电机运转然同步，机体产生直线型振动。 由于各种原因，直线振动筛原理，振动电机在使用中会出现各种各样的问题，总结以往的很多问题后发现，在这些问题中，由于客户不懂得振动电机或者振动筛的安装和使用方法而造成的故障占大多数。

直线振动筛结构特点

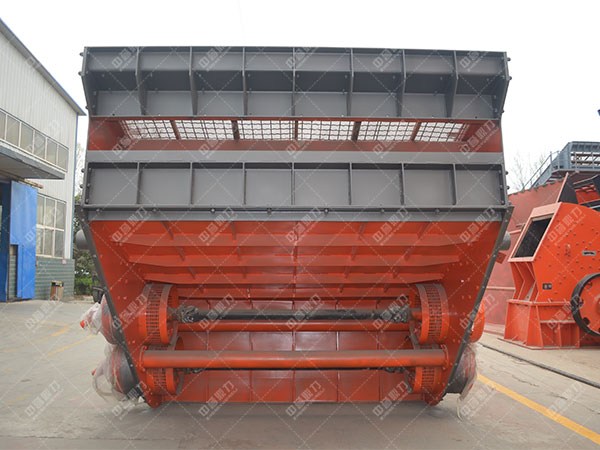

直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减震弹簧、支架等组成。

1、筛箱：由数量厚度不同的钢板焊制而成，具有的强度和刚度，是振动筛的主要组成部分。

2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分，产品需要金属材质，由设计人员提前告知。

3、筛网：有低碳钢、黄铜、尼龙、不锈钢丝等多种筛网。

4、振动电机使用于维修方法详见振动电机使用说明书。

5、电机台座：安装电机用，使用前须检查螺丝是否紧固。

6、减震弹簧：阻止振动传给地面同时支持筛箱的部重量，安装时弹簧须垂直于地面。
