动颚式破碎机的动颚板受力分析

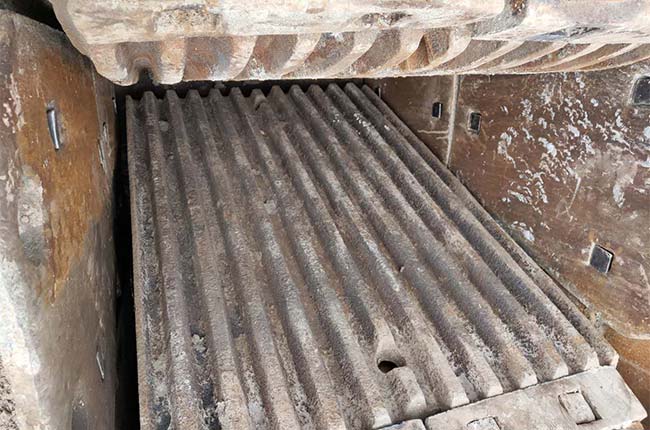

【动颚式破碎机的动颚板受力分析】动颚板是碎石机重要零件之一，也是结构比较复杂的零件，在颚式破碎机的使用过程当中，常常成为承受破碎力集中的部位，因此在部零件中是比较简单磨损的，这自然引发我们对动颚板板结构受力的了解和计算，以便可以地提高颚式破碎机机的破碎性能，提高整体使用时间。

动颚式破碎机的动颚板受力分析

我们曾对用户用户所采购的机械中多个型号的正在使用的碎石机进行了跟踪观察和计算，如果说碎石机结构优化设计是性能优越的根本因素，那么正确的动颚板结构是碎石机性能优越的条件，这值得引发对深入的探讨。

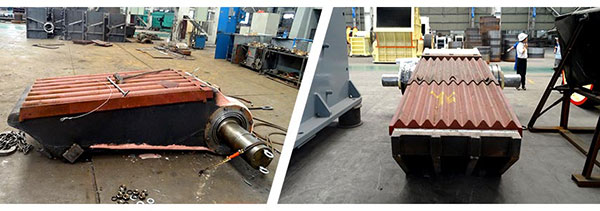

经运行实践，了解动颚板是在其底部肘座偏上处，即在1-1附近出现裂纹，根据动颚板受力了解可知，动颚板上大影响力位于1-1截面附近，而且从直观可知，此截面面积不大，故出现较大的应力，致使此处简单取得破损。

曾对一PE400*600碎石机动颚板应力测试结果，1-1截面应力a=172MPAa，2-2截面应力b=100MPa，3-3截面应力c=47MPa，4-4截面应力d=39MPa，由此可知，大应力大截面位于动颚板肘座附近偏上一点；其次各截面应力之差值以4-4与1-1截面差值大。

根据上述碎石机动颚板应力了解可知：1、动颚板在肘板附近出现大应力，致使它常在此处出现裂纹破损；2、动颚板顶部与底部应力值差的悬殊，即1-1截面太薄弱，减低动颚板使用时间，而4-4截面又太粗大，使得动颚板粗苯，浪费材料，故这类动颚板设计不均匀，急需修改。
