液压圆锥式碎石机结构特点

液压圆锥式碎石机结构特点

液压圆锥破诞生于1948年的美，是采用液压调整排料口和实现过载保护的中细碎设备。它规避了旧式弹簧圆锥破调整排料口不方便、过铁时由于弹簧刚度大致使破碎机负荷系数大，难以取出堵塞在破碎腔中的非破碎物体等缺点。根据液压系统的区别，有单缸液压圆锥式碎石机和多缸液压圆锥式碎石机两种。多用于硬度较大的矿物料，金属矿破碎使用较多。

液压圆锥式碎石机

01

动锥类型

单缸液压圆锥式碎石机

破碎锥底角H型为55°- 56°，S型为70°左右，破碎腔深，在高的通过能力的情况下，破碎次数多，层压效果好。

由于破碎锥较陡，原矿的含水量对产量的影响较小。

多缸液压圆锥式碎石机

破碎锥底角为40°，破碎腔高度低，物料通过破碎腔慢，破碎次数多，层压效果好。

由于破碎锥较平，产品中细颗粒含量多，且存在较多内裂纹，利用磨矿，但原矿的含水量对产量的影响较大。

02

控制系统

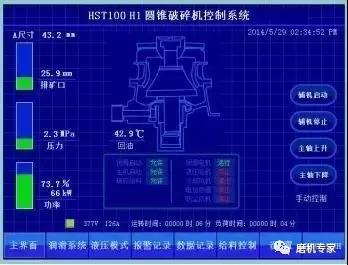

单缸液压圆锥式碎石机

对排矿口、电机功率、破碎机压力实现带负荷动态调节，且能实时显示各运行参数，达到无人操作，排矿口自动检测并调整，从而发挥破碎机的效用，并减少由于人为操作失误造成的不要损失。

具备恒功率、恒排放口，可调级配模式等多种生产模式。

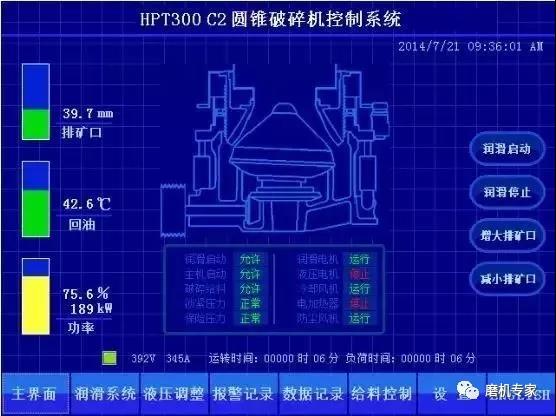

多缸液压圆锥式碎石机

对排矿口、电机功率、破碎机压力参数实现能实时显示。排矿口通过液压马达调整，劳动强度。

对设备各个运行参数进行实时检测，并对主电机进行连锁，提高设备运行性。

03

油压系统

单缸液压圆锥式碎石机

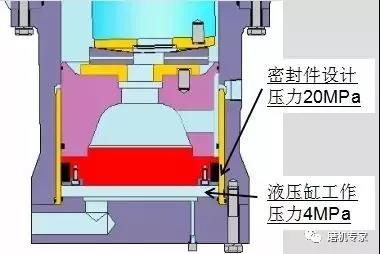

油压系统油路简单，维修方便，压力低（4.5Mpa），性较高。

多缸液压圆锥式碎石机

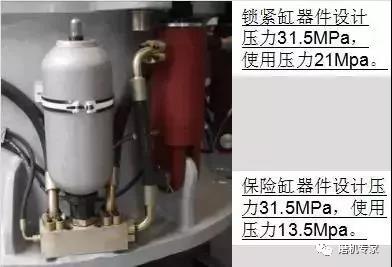

油压系统油路相对单缸比较复杂，压力较高（21Mpa），对油封等器件要求较高。

设备性能优势

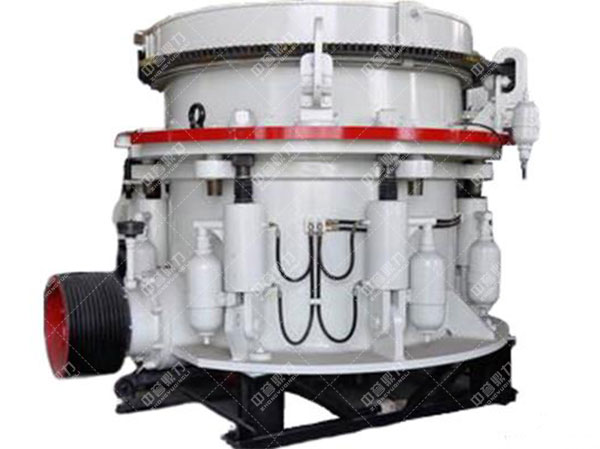

多缸液压圆锥式碎石机

性能优势：

1、破碎效率 ：采用固定主轴、小球面轴互等的优化结构，比弹簧圆锥破的效率高5%-15%。

2、强大的生产能力：破碎冲程、破碎速度和破碎腔型的结合，比弹簧圆锥破的产量高35%-60%。

3、成品颗粒：采用专有的层压破碎原理，使得成品中立方体比例提高，针片状颗粒减少，级配更加合理

4、稳定的运行能力：当杂物进入腔体时，过铁保护装置会自动将其释放，然后立即复位，不影响设备的正常运行。
