双辊破碎机结构图_工作原理

【双辊破碎机结构图_工作原理】双辊破碎机是比较传统的碎石机械，对辊式碎石机构造简单，过分粉碎现象少，辊面上的齿形、尺寸、排列可随石子特性而变化，可对中硬和软岩石进行中、细破碎，如硫酸厂中通常常使用颚式破碎机对硫铁岩石进行一次破碎，使直径符合20~30毫米，再进入双辊式碎石机进行次破碎，使岩石直径符合5毫米以下，符合沸腾炉的要求。

双辊破碎机可供选矿、化工、水泥、耐火材料、磨料、建筑材料等工业部门中整型破碎各种高、中等莫氏硬度的岩石和石料之用，尤其开工中筑材料工业中生产瓜米石和绿豆砂等机械，有较通常碎石机器更优良的成效，双辊破碎机通过漫长的发展大型项目，无被淘汰，依然在破碎工业扮演者重要的破碎角色，它的破碎成效是大家有目共睹的，也是不在少数用户认同的。

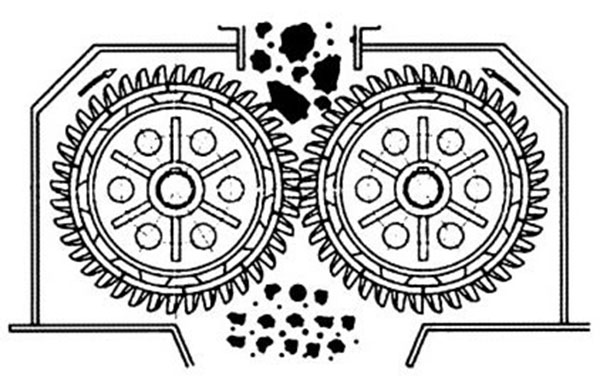

双辊破碎机结构图及工作原理

对辊式碎石机主要由辊轮构成、辊轮支撑轴承、压紧和调整系统和驱动系统等部分构成，两辊轮之间装有楔形或垫片调整系统，楔形系统的顶端装有调整螺丝，当调整螺丝将楔块向上拉起时，楔块将活动辊轮顶离不变轮，即两辊轮空间变大，出料粒度变大，当楔块向下时，活动辊轮在压紧弹簧的影响下两轮空间变小，出料粒度变小，垫片系统是通过增减垫片的数目或厚薄来调整出料粒度大小的，当添加垫片时两辊轮空间变大，当减少垫片时两辊轮空间变小，出料粒度变小，

驱动机构是由两个电机，通过三角皮带驱动到槽轮上拖动辊轮，根据相对方向运动运行，在破碎石子时，石子从入口通过辊轮，经碾压而破碎，破碎后的成品从底架下面排出，为了安，驱动部分应根据实际情景自行安装安罩。
