常见的矿山机械设备工作原理

常见的矿山机械设备工作原理

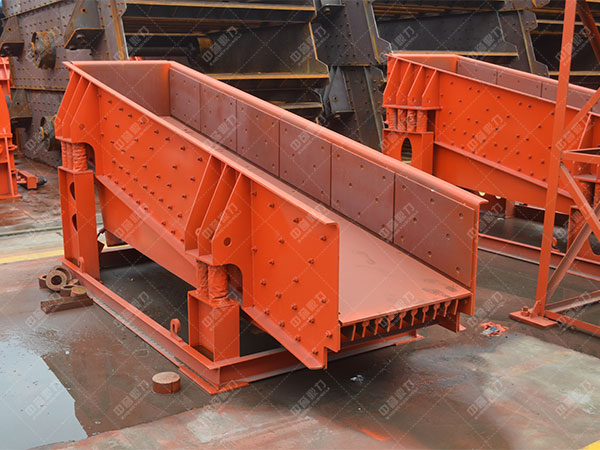

振动给料机工作原理：

ZSW 和GZD系列振动给料机是由给料槽体、激振器、弹簧支座、传动装置等组成。槽体振动给料的振动源是激振器，激振器是由两根偏心轴（主、被动）和齿轮副组成，由电动机通过三角带驱动主动轴，再由主动轴上齿轮啮合被动轴转动，主、被动轴同时反向旋转，使槽体振动，使物料连续不断流动，达到输送物料的目的。

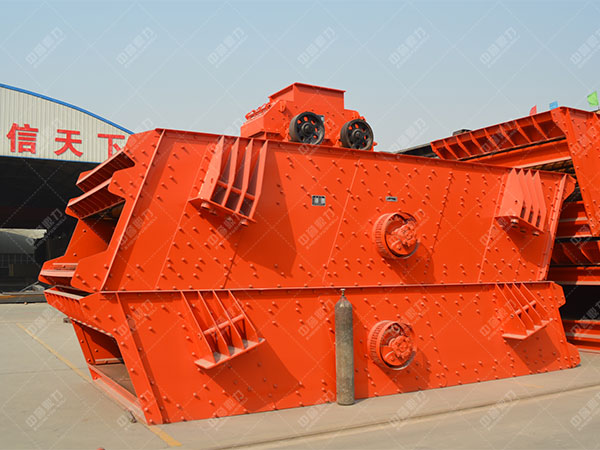

圆振动筛工作原理：

圆振筛筛机主要有筛箱、筛网、振动器、减振弹簧装置、底架等组成。筛机侧板采用钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接，采用筒体式偏心轴激振器及偏块调节振幅。振动器安装在筛箱侧板上，并由电动机通过三角皮带带动使激振器偏心块产生高速旋转，产生很大的离心惯性力，激发筛箱产生振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。

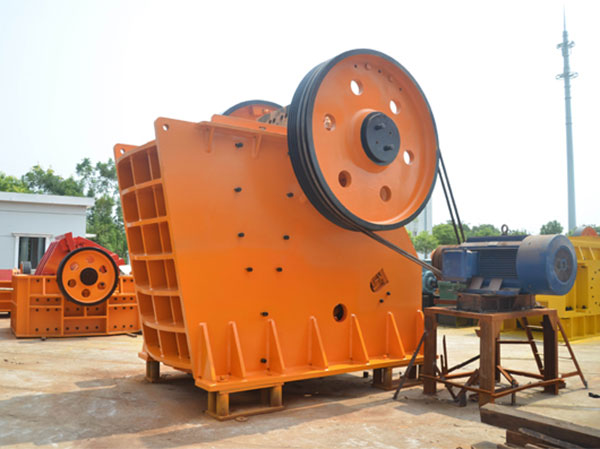

颚式破碎机工作原理：

本产品以电动机为动力，通过电动机皮带轮，由三角皮带和槽轮驱动偏心轴，使动颚按预定轨迹作往复运动，将进入由固定颚板、活动颚板和边护板组成的破碎腔内的物料破碎，并通过下部的排料口将成品物料排出。

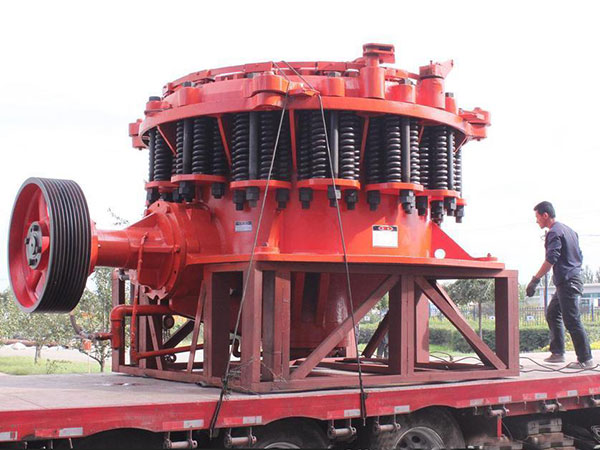

圆锥式破碎机工作原理：

圆锥式破碎机工作时，电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动，从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的扎臼壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。

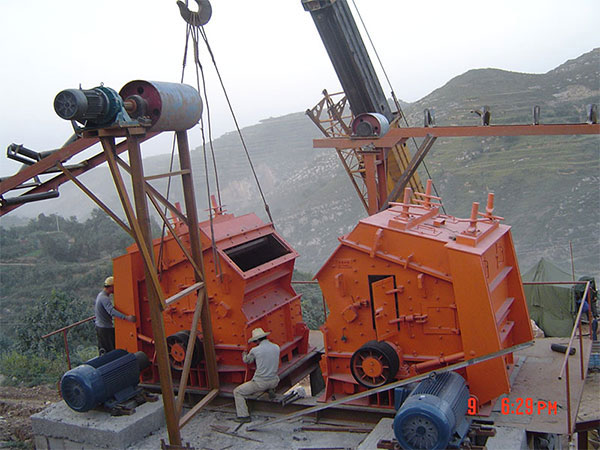

反击式破碎机工作原理：

本系列产品利用冲击能破碎物料。工作时，转子在电动机的带动下高速旋转，从进料口进入的物料与转子上的板锤撞击，受到板锤的高速冲击被破碎；破碎后的物料又被反击到衬板上再次破碎；后从出料口排出。调整反击架和转子架之间的间隙可达到改变物料出料粒度和物料形状的目的。

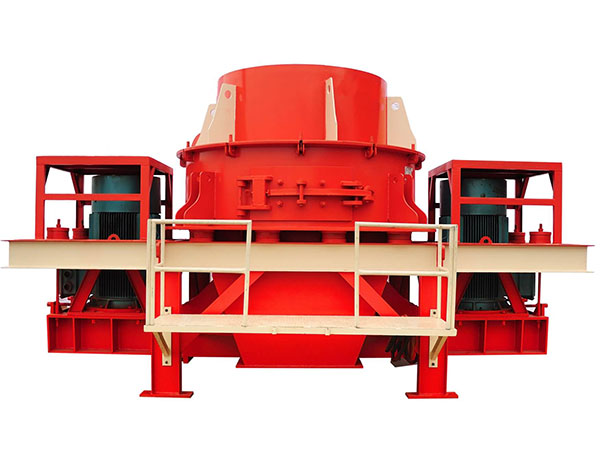

制砂整形机工作原理：

本产品以电动机为动力，通过电动机皮带轮，由三角皮带和槽轮驱动偏心轴，使动颚按预定轨迹作往复运动，将进入由固定颚板、活动颚板和边护板组成的破碎腔内的物料破碎，并通过下部的排料口将成品物料排出。
