立式冲击破碎机结构图及各个部件介绍

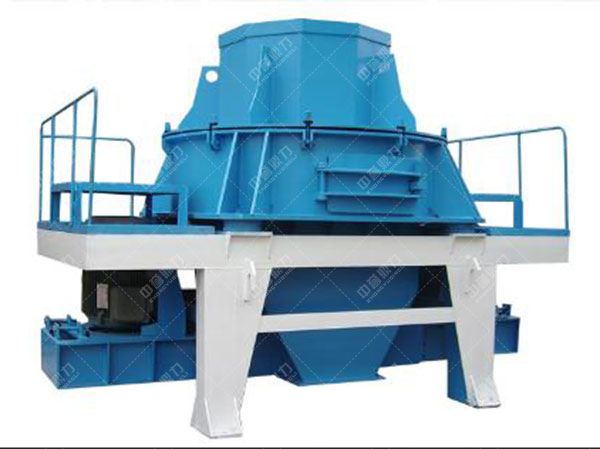

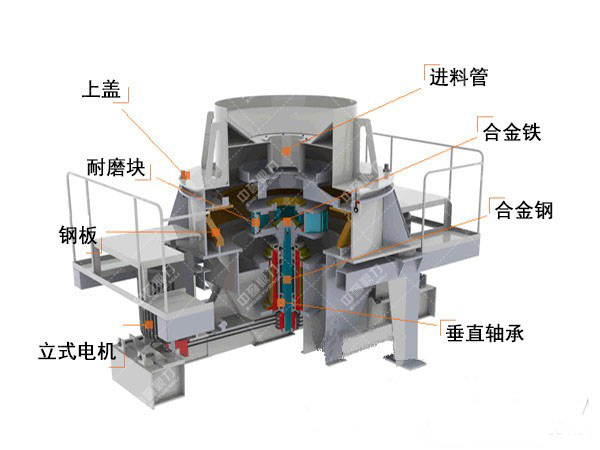

【立式冲击破碎机结构图及各个部件介绍】立式冲击破碎机通常状况下都是由电机、驱动系统、主轴总成、叶轮、送料斗、分料器、涡动粉碎腔、底座、润滑系统等几部分组合。为了便于阅读,对其结构分成小段来介绍。
立式冲击破碎机结构图及各个部件介绍
1、驱动系统(包含电机)
选择双电机或单电机驱动的带驱动机构,双电机驱动的两台电机分别安装在主轴总成的两侧,两电机带轮用驱动带与主轴带轮相连,使主轴两侧受力均衡,不出现附加力矩,而单电机驱动主轴受单侧力而出现附加力矩,通常电机功率在55KW以上时(单个电机功率),推举选择双电机驱动。
2、主轴总成
主轴总成安装在底座上,用以传递电机由V带传来的动力及支承叶轮操作运动,主轴总成由轴承座、主轴、轴承等组合。
3、叶轮
叶轮结构为一空心圆柱体,安装在主轴总成上端轴头上,用圆锥套和键联接传递转矩,并高速操作,叶轮是PL立轴冲击碎石机的零件,矿物原料由叶轮顶部分料器的入料管进入叶轮的,由叶轮的布料锥体将石头均匀地分布到叶轮地各个发射流到,发射流道出口,安装材料制成的块,块磨损后可以替换,叶轮将石头加速到70~100m/s的速度抛射出去,冲击到涡动粉碎腔内的岩石床层,进行强烈地自粉碎。
4、送料斗
送料斗的结构为一倒立的棱台体,入料口设置环,从送料机械的来料经送料斗进入碎石机。
5、分料器
分料器安装在涡动粉碎腔顶部,其影响是将送料斗来料进行分流,使一部分石头由入料管直接进入叶轮被渐渐加速到提高速度抛射出去,使一部分石头从管的外侧,旁路进入涡动粉碎腔内叶轮的外侧,被从叶轮抛射出来的高速石头冲击破碎,不添加动能消耗,添加产能,提高破碎成效。
6、涡动粉碎腔
涡动粉碎腔的结构为上、下两段圆柱体组合的环形空间,下圆柱体的上下盖板上开两个孔,顶部接上圆柱体,底部接卸料口,叶轮在涡动粉碎腔内高速操作,涡动粉碎腔内也能驻留石头,形成石头床层,石头的破碎过程出而今涡动粉碎腔内,由岩石床层将破碎影响与涡动粉碎腔壁隔开,使破碎影响仅限于石头之间,并起到自衬影响。
