从结构到性能，弹簧、单缸和多缸3种主流圆锥碎石机的区别！

从结构到性能，弹簧、单缸和多缸3种主流圆锥碎石机的区别！

作为市场上主要的二破产品——圆锥碎石机，近年来因技术、操作方便、安逐渐受到用户的喜爱。小编就带大家更深入地认识一下3种市场主流的圆锥碎石机类型：弹簧、单缸和多缸。

产品介绍

从20世纪初圆锥碎石机诞生，先后经历了西蒙斯圆锥碎石机、底部单缸液压圆锥碎石机、液压圆锥碎石机、悬盘式圆锥碎石机、重型短头圆锥碎石机和细碎圆锥碎石机等各个历史发展阶段。

圆锥碎石机广泛应用于矿山矿石破碎、冶金工业、化学工业、建筑工业、建筑垃圾回收、水泥工业及砂石制造行业等域。

圆锥碎石机设备性能好，使用成本低，设备单价高，从20万人民币到500万人民币不等。圆锥碎石机的质量和稳定性是当前中矿山设备制造企业技术实力的体现，企业业绩成败很大程度也是取决于圆锥碎石机销量。

改革开放前20年，因内各域技术、资金和政策的关系，弹簧式圆锥碎石机因价格便宜而得到广泛的应用。近10年，随着科技、经济发展和政策引导，效率、安、环保成为了主流趋势，多缸和单缸液压圆锥碎石机逐渐受到用户的欢迎。

产品分析

目前内市场上主流的圆锥碎石机系列产品有：弹簧式（西蒙斯）圆锥碎石机、多缸液压圆锥碎石机和单缸液压圆锥碎石机等。

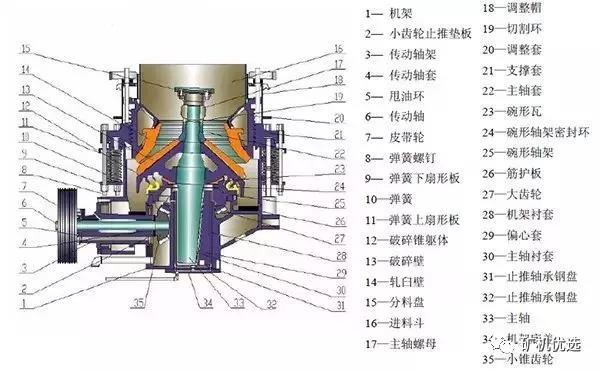

▲弹簧圆锥碎石机结构图

弹簧圆锥碎石机从结构上主要分为六大总成：定锥总成、动锥总成、传动总成、弹簧机构、碗型轴架部、机架总成。其辅助部分，由电气系统、稀油润滑系统组成。

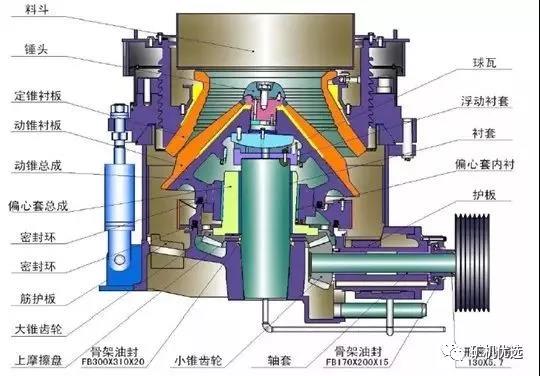

▲多缸液压圆锥碎石机结构图

多缸液压圆锥碎石机有以下六大部分：（1）下机架部：机架主轴导向销；（2）偏心套部：偏心套平衡圈大锥齿轮；（3）传动部：传动轴小锥齿轮轴套；（4）支撑套部：支撑套锁紧缸锁紧螺母；（5）调整环部：调整环，轧臼壁；（6）动锥部：躯体破碎壁锤头球形瓦。其辅助部分，由电气系统、稀油润滑系统组成。

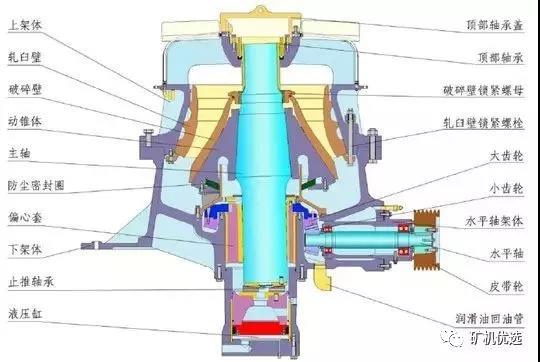

▲单缸液压圆锥碎石机结构图

单缸液压圆锥碎石机的结构主要分为六大部分：（1）上机架总成；（2）下机架总成；（3）动锥总成；（4）传动轴总成；（5）偏心套总成；（6）液压缸总成。其辅助部分，由电气系统、稀油润滑系统组成。

多缸和单缸液压圆锥碎石机区别

多缸液压圆锥碎石机的主轴不动，液压推手或液压马达通过调整帽带动调整环，使其在支撑套内旋转，从而调节排料口大小。

单缸液压圆锥碎石机的主轴则是转动的，在液压缸的作用下，主轴上抬或下坠，进而调节排料口大小。

相比而言，单缸液压圆锥碎石机对技术和选材的要求更为和严格。

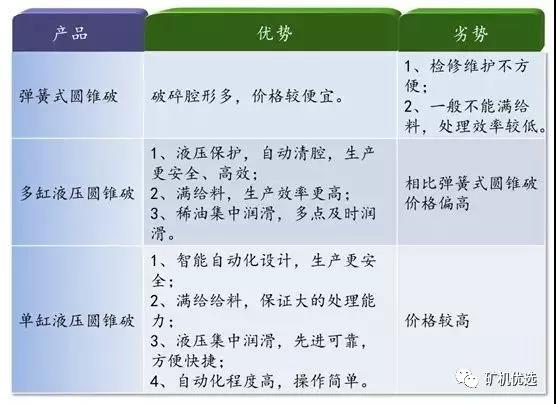

优缺点对比

作为当前市场上的主流圆锥碎石机产品，弹簧、多缸、单缸三种系列各有什么优势和劣势呢？

技术对比

技术、加工精良、流程规范的行业军生产企业，它们往往注重设备研发，引进外技术。设备加工环节的严格、细致、智能化程度、关键技术的掌握是小厂商不能企及的。

以质检为例，大厂商一般都有严格的质量控制环节，材料进厂有的材质化验流程，承压或承重较大的机体类铸件都需经过渗透探伤（主要针对容易出现裂纹、受力较大的部位）检验，所有轴承、主轴等运转部件都需经过声波探伤检查。

案例现场

山东400t/h金矿石破碎生产线（交钥匙工程）

设备配置：PE750*1060颚破1台，PYY300圆锥碎石机3台，3YK2170筛分机3台，ZSW1142喂料机1台。

成品规格：0-12mm

产品信息：PYY单缸液压圆锥碎石机采用PLC控制系统，分细碎型（5种型号）和中碎型（4种型号），前者高时产可达1250t，后者高可达1400t。

浙江舟山时产1500-1800吨凝灰岩破碎EPC总包项目

设备配置：F5X1660喂料机，C6X160颚破，HST315圆锥碎石机，S5X2460筛分机，S5X2160筛分机等。

物料：凝灰岩

出料：0—5—15—20—38mm

产品信息：单缸液压圆锥碎石机可配置智能化的电控系统，实现生产线的自动化、智能化和集中化，远程监控系统（物联网）可以让所有设备融入到网络当中，只要有一台能上网的设备，就能查看设备的运行情况。

湖南350t/h河卵石破碎EPC项目

设备配置：ZG400喂料机、GPY300S-EC颚破、HPY300-M圆锥碎石机、2YKR3073筛分机等。

原料类型：河卵石

成品规格：0-5mm，5-15mm，15-25mm

产品信息：GPY系列单缸液压圆锥碎石机分中碎型（4种型号）和细碎型（2种型号），产量根据紧边排料口尺寸从115t/h到1200t/h不等（中碎型）。

喀麦隆花岗岩钢架石料破碎生产线

设备配置：GZD1300*4900喂料机，PE900*1200颚式破碎机，HST250/S2液压圆锥碎石机，PFW1318欧版反击式碎石机，2YZS2460圆筛分机，2YZS2160圆筛分机。

产量：250t/h

进料粒度：700mm

出料粒度：0-5，5-15，15-25mm

产品信息：HST单缸液压圆锥碎石机配置自动控制系统，有4中不同型号，每种有粗、中粗、细、中细、细不同腔形，装机功率从90kw到135kw不等。

江西700t/h石灰石生产线

设备配置：PE1000*1200鄂式破碎机/两台，SJ1500S单缸液压圆锥碎石机碎机/两台，2YK3072筛分机/一台。

出料规格：0-31.5mm

产品信息：单缸液压圆锥碎石机有3种型号，大型号SK1800产能在750-1200t/h，该生产线中所使用的SJ1500S的时产也在350-700t之间。

从上述各大圆锥碎石机生产厂商的大型项目中，我们发现二段主要破碎设备大多使用的是单杠液压圆锥碎石机。这种大型的生产线项目，一般都具有规模大、产量大、智能化程度高、管理规范、生产效率高等特性。

时间就是金钱、时间就是生命。在这类大型建设项目中，弹簧圆锥碎石机逐渐被市场所淘汰的原因在于其维修或更换件的时间过长，耽误了生产效率。

小结

在矿产资源紧缺，各在海外抢夺资源的背景下，圆锥碎石机的市场将会更加广阔。

圆锥碎石机相对于颚破和反击式碎石机而言，其技术要求更高，失之毫厘差之千里，微小的细节就可能会影响设备的使用寿命，故在选购时要以的大厂家为准。
