高品质混凝土骨料需求与日俱增，你还不懂工艺设计？那可不行

高品质混凝土骨料需求与日俱增，你还不懂工艺设计？那可不行

随着家与地方对公路铁路等基础设施建设的不断增强，高品质混凝土骨料的需求量也在不断增加。当前许多水泥企业为走出“产能过剩”的局面，利用现有的石灰石或废石资源来延伸产业链——投资建设混凝土骨料生产线。本文主要介绍生产线的工艺设计及设备选型和注意的问题。

1、设定项目情况

为便于后续我们在设备选型时的说明，这里我们设定该混凝土骨料生产线的基本情况如下：

1）产量：400t/h混凝土骨料。

2）四种产品，分别为：0~5mm、5~10mm、10~20mm、20~30mm。

3）混凝土骨料颗粒级配、针片状含量、土含量等符合—GB/T14685-2001《建筑用卵石、碎石》。

4）物料储存：露天堆场。

5）环保排放为：≤30mg/m³。

2、主机设备的选择

混凝土骨料生产线可简单概括为：破碎、筛分及储存。为了得到各项指标均符合的骨料产品，主机选型将成为生产线设计时考虑的要问题。

而主机选型则主要取决于其原料中的土含量、原料的硬度、磨蚀性指数等，需注意以下几个问题：

1）板喂机、往复式给料机、振动筛分给料机的选择

虽然3种设备都具有给料功能，但是由于原料中或多或少含有量的泥土，而成品骨料要求尽可能少的土含量，所以需在进破碎机之前配置1台将土筛除的给料设备，这样，振动筛分给料机就成了较佳的选择。

当原料中土含量较少时，振动筛分给料机将筛条间尺寸调至合适数值，物料通过给料机后将土筛除即可；当原料中土含量较多时（含土量有时可达20%），设计中则需考虑将给料机筛条间尺寸稍调大些，大部分含土（块）废料经振动筛分给料机筛下后再经过1台振动筛将土筛干净。

2）破碎机的选择

根据混凝土骨料行业选用设备的基本情况，拟定的破碎机选型主要为3种：

① 颚式破碎机+反击式破碎机

成熟、成品率高、成品粒型好（均匀且多呈立方块状），符合高速公路铁路等用混凝土骨料的要求。

② 颚式破碎机+圆锥式破碎机+整形机

设备多、投资大，适用于硬度、磨蚀性指数较高的物料破碎。

③ 锤式破碎机+反击式破碎机

物料一次破碎，部份返料进反击破，投资较省，但是维修费用高，大块骨料成品率低、易过粉碎、粉状料多、成品骨料抗压强度低，影响销售。

终破碎机选型为种—“颚式破碎机+反击式破碎机”。

3）成品振动筛台数的选择

“四种产品”+“一种筛余返料”，振动筛出料共五种，则至少需要选择1台四层振动筛。由于考虑到用1台振动筛筛净率较低，故选型为2台成品振动筛。因为0~5mm产品不符合建筑用碎石要求，且原料含土量较大，为提高产品质量，选择2台振动筛也可对0~5mm产品多一次筛除的机会。

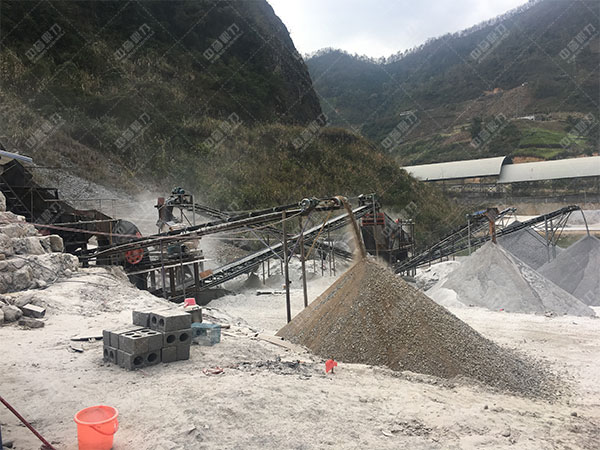

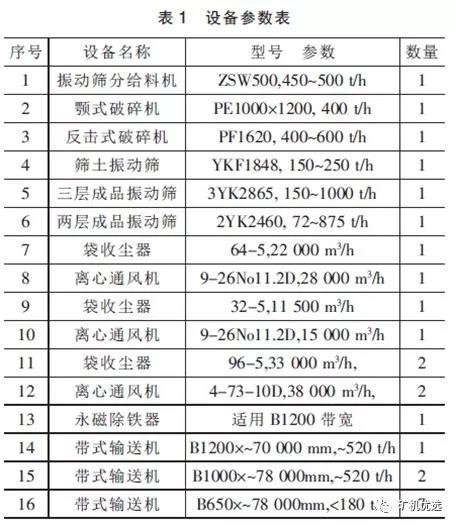

3、工艺设备参数表

4、布置图设计中的注意事项

1）破碎机前受料斗容积的选择

一般情况下，受料斗设计的容积宜不少于破碎机连续运转12~15min的工作量，并按运输车辆载重量校核，通常应容纳不小于3辆车的容量。根据以上观点，对我们所设定的生产线，其受料斗容积和车辆小载重量的选择分别为80~100t和25~30t较合适。设计“仓容85t”满足要求。

2）破碎车间设计的注意事项

破碎车间的布置不仅要考虑到物料在破碎过程中的进出料顺畅，还要考虑到破碎机巡检维修的方便，及尽可能减小土建投资费用。因地制宜，受料仓与破碎机间的布置利用地形高差，不仅减小了土建投资，而且对破碎机维修、巡检及换件等提供了诸多方便。

3）筛分车间设计的注意事项

筛分车间振动筛的布置应在其周边设计巡检平台；车间应封闭、振动筛设备本身应密封以避免筛分时产生大量的粉尘外排。

4）非件连接的注意事项

由于骨料生产线设计中所选用的主机设备均为振幅相对较大的设备，为避免振动设备引起联动，所以非溜子、风管与主机设备连接时均应为软连接。

5、设计中的环保问题

5.1 环境污染源

1）混凝土骨料生产线对环境的污染主要是生产过程中产生的粉尘、噪声和污水。

2）粉尘主要来源于破碎、筛分设备排放点，输送转运点，成品骨料堆存卸料点以及外运骨料装车时的扬尘等等。

3）噪声主要来源于破碎机、振动筛等设备的运转过程。

4）污水主要是生活污水，不含有害物质。

5.2 环境保护措施

1）粉尘治理措施

粉尘产生于骨料生产的过程，为控制粉尘排放量，设计中在工艺上尽量减少扬尘环节，减少物料的转运点和落差，选用扬尘少的设备，使用密闭性能好的输送和给料设备。

所有的粉尘排放点均采用收尘效率高、技术的收尘器。粉尘排放浓度低于30mg/m³，符合家。

对于成品骨料堆存卸料点的除尘，根据现场水源情况可选择水喷雾除尘；水源紧张或者我北方寒冷地区的厂区，也可通过建设储库及堆棚来减少粉尘排放。

2）噪声控制

①从设备选型上尽量选择噪声低的设备；

②对噪声较大设备布置于封闭厂房内。

3）污水处理

生活污水经化粪池处理后，排用吸粪车拉走，或入排水管网；喷雾除尘属于消耗水，除尘后自然蒸发。

本文所介绍的混凝土骨料生产线工艺设计中的设备选型、工艺流程及车间布置的注意事项等可供大家参考，是对想当前困境，进军混凝土骨料行业的水泥企业。
